Block Diagram of Computer System

Computer एक इलेक्ट्रॉनिक device है जो Input को process करके output देता है। यह Processing एक निश्चित Logic के अनुसार होती है, जिसे कंप्यूटर Program कहते हैं। एक कंप्यूटर सिस्टम मुख्य रूप से विभिन्न घटकों से मिलकर बना होता है, जो मिलकर डेटा को प्रोसेस करते हैं। इन घटकों को हम ब्लॉक डायग्राम के रूप में दर्शाते हैं।

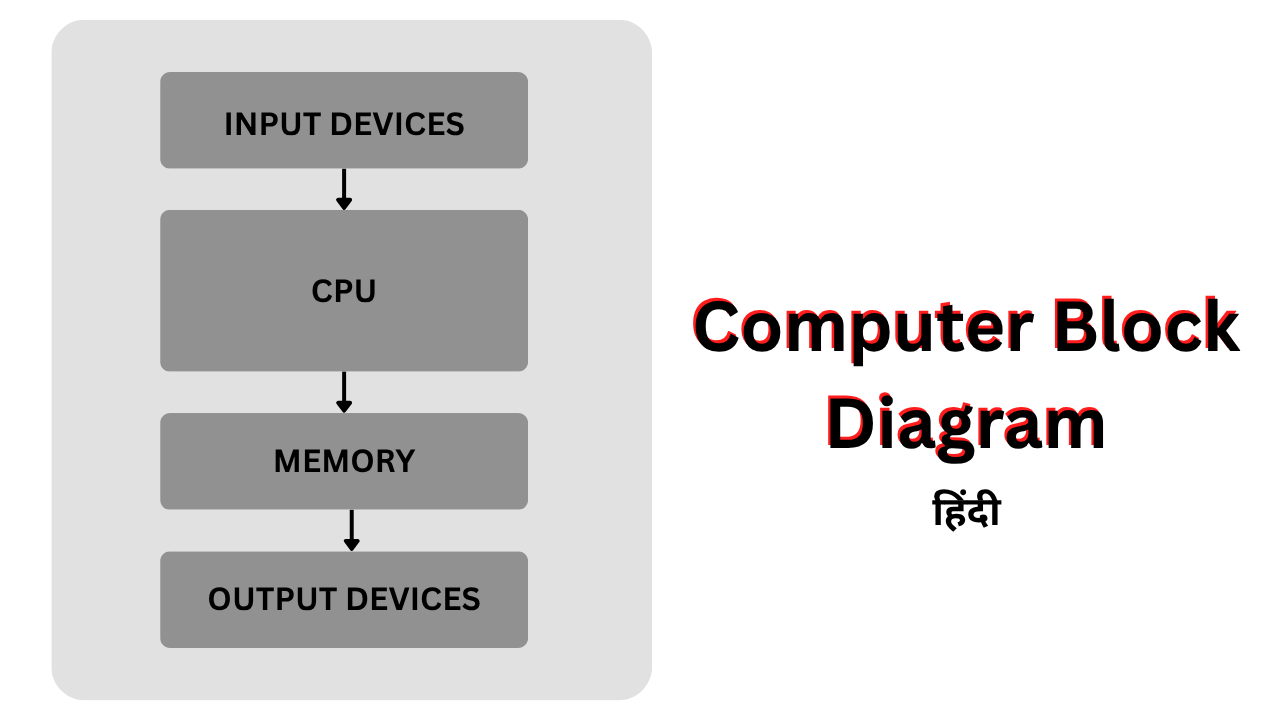

computer block diagram

Components of block diagram

  • Input devices
  • Output devices
  • CPU
  • ALU
  • CU
  • Memory

Input devices

इनपुट डिवाइस वे उपकरण होते हैं जिनके माध्यम से हम कंप्यूटर को डेटा और निर्देश (instructions) देते हैं। ये डिवाइस User से जानकारी प्राप्त करके उसे मशीन-रीडेबल Form में परिवर्तित कर कंप्यूटर को भेजते हैं।

उदाहरण:

  • Keyboard (कीबोर्ड)
  • Mouse (माउस)
  • Scanner (स्कैनर)
  • Joystick
  • Microphone

इन डिवाइस के माध्यम से यूज़र टेक्स्ट, कमांड, इमेज या वॉयस इनपुट दे सकता है।

Output devices

जब CPU इनपुट को प्रोसेस कर लेता है, तब प्रोसेस्ड डेटा (Result) को आउटपुट डिवाइस के ज़रिए यूज़र को दिखाया जाता है।

उदाहरण:

  • Monitor (मॉनिटर)
  • Printer (प्रिंटर)
  • Speaker (स्पीकर)
  • Projector (प्रोजेक्टर)

मॉनिटर पर रिज़ल्ट विज़ुअल फॉर्म में आता है, जबकि प्रिंटर पर हार्डकॉपी में।

CPU

CPU को कंप्यूटर का “मस्तिष्क (Brain)” कहा जाता है क्योंकि यह सभी प्रोसेसिंग करता है। यह सभी निर्देशों को निष्पादित करता है और इनपुट को आउटपुट में बदलता है। CPU मुख्यतः दो भागों में बँटा होता है:

computer cpu

ALU

ALU वे यूनिट होती है जो सभी गणनाएँ (calculations) और लॉजिकल ऑपरेशन्स (जैसे AND, OR, NOT) करती है। अगर किसी यूज़र ने इनपुट में 5 + 3 लिखा है, तो इसका निष्पादन ALU द्वारा होता है।

CU

CU का कार्य होता है पूरे सिस्टम को नियंत्रित करना। यह यह तय करता है कि किस डिवाइस को कब कार्य करना है, कौन सा डेटा कहाँ से कहाँ जाएगा, और किन संसाधनों (resources) का उपयोग कब और कैसे होगा। इसे कंप्यूटर का “मैनेजर” भी कहा जा सकता है।

Memory

मेमोरी वह स्थान होती है जहाँ कंप्यूटर डेटा और निर्देशों को अस्थायी या स्थायी रूप से स्टोर करता है।

computer memory

प्रकार:

  • Primary Memory (RAM, ROM): अस्थायी और स्थायी मेमोरी जो CPU के साथ डायरेक्टली जुड़ी होती है।
  • Secondary Memory (Hard Disk, SSD): स्थायी स्टोरेज जो अधिक डेटा सेव करने के लिए होता है।

RAM में रनिंग डेटा और प्रोग्राम्स स्टोर होते हैं, जबकि ROM में BIOS जैसे सिस्टम लेवल प्रोग्राम्स रहते हैं।

Summary

कंप्यूटर सिस्टम एक संगठित यूनिट है जो इनपुट लेकर उसे प्रोसेस करता है और आउटपुट देता है। यह कार्य विभिन्न घटकों द्वारा मिलकर किया जाता है:

  • Input Devices के ज़रिए डेटा प्राप्त किया जाता है।
  • CPU (जिसमें ALU और CU होता है) उस डेटा को प्रोसेस करता है।
  • Memory में डेटा और निर्देशों को स्टोर किया जाता है।
  • Output Devices परिणाम को यूज़र तक पहुँचाते हैं।
